Çağdaş Pano, farklı sektör ve tesis ihtiyaçlarına göre alçak gerilim panosu ölçülerini modüler bir mantıkla planlar. Pano ölçüleri; kurulum alanı, kablo giriş yönleri, ısıl yönetim, baraların akım kapasitesi ve genişleme payı gibi kriterlerin kesişiminde belirlenir. Doğru boyutlandırılmamış bir alçak gerilim panosu, bakım erişimini zorlaştırır, ısınma riskini artırır ve sahada gereksiz tadilata yol açar. Bu nedenle tasarımın ilk adımında yük envanteri ve tek hat şemasıyla birlikte kullanılacak şalterlerin fiziksel ölçüleri, havalandırma boşlukları ve kablo yolları netleştirilmelidir.
Ölçüyü belirleyen başlıca unsurlar
-
Dağıtım hiyerarşisi: Ana dağıtım panosu ile tali dağıtım panosu ayrımı, hücre sayısını ve dolayısıyla en/boy/derinlik değerlerini belirler. Dağıtım panosu mimarisinde seçicilik gereksinimi arttıkça hücrelerde daha yüksek kesme kapasiteli cihazlar yer alır; bu da iç hacmi büyütür.
-
Isıl yönetim: Kondansatör grupları, sürücüler ve ölçüm ekipmanları ısı üretir. Yeterli hava kanalı, menfez ve/veya fan yerleşimi için panoda termal boşluklar bırakılmalı; bu boşluklar ölçülere yansıtılmalıdır.
-
Mekanik ve elektriksel güvenlik: “Pano kısa devre dayanımı” hedefi yükseldikçe bara kesitleri büyür, fazlar arası açıklık artar; buna paralel gövde boyutları ve taşıyıcı konstrüksiyon güçlenir.
-
Çevresel koşullar: Dış ortam, tozlu ya da nemli sahalarda pano IP koruma sınıfı gereği (ör. IP65/IP66) ek contalar, damlalık saçları ve kapak kalınlıkları devreye girer; bu da kasa ölçülerinde artışa neden olabilir. Ip65–Ip66 dış ortam panolar için derinlik ve havalandırma stratejisi ayrıca gözden geçirilmelidir.
-
Kablo giriş/çıkış planı: Üstten/ alttan giriş, kablo kanalı genişlikleri ve bükülme yarıçapları; taban kaidesi yüksekliği, terminal alanı ve derinlik kararlarını etkiler.
-
Genişleme payı: Panonun ömrü boyunca ilave beslemeler, ölçüm modülleri veya haberleşme kartları eklenebileceği için boş hücre ve rezerv baralar planlanmalı; bu da ölçülerde ileriyi düşünen bir tolerans bırakmayı gerektirir.
Tipik ölçü yaklaşımı (genel ilkeler)
-

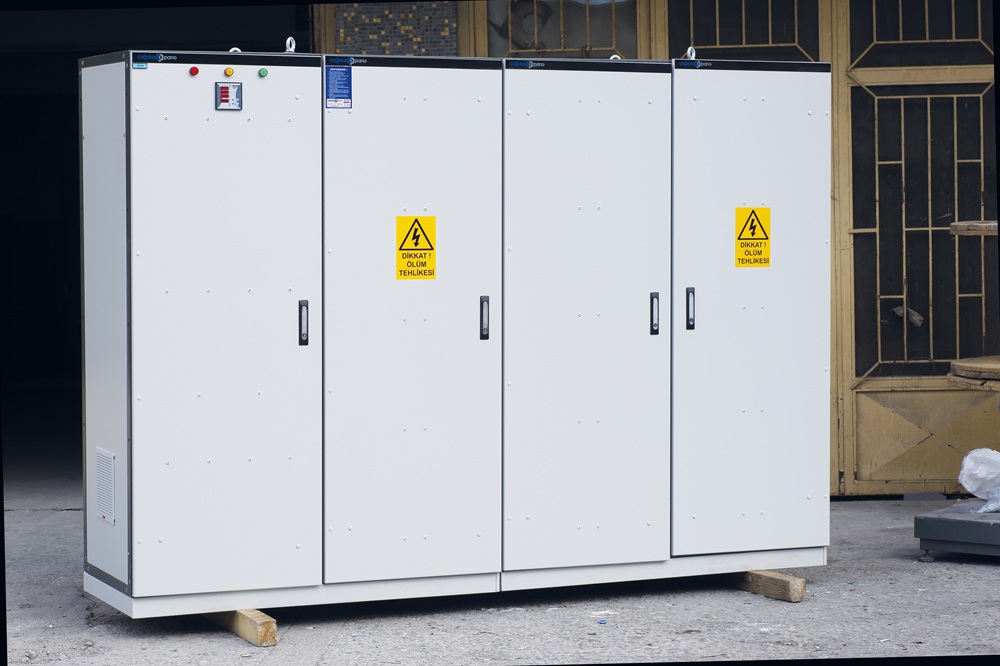

İç mekân alçak gerilim panosu kurulumlarında sıklıkla modüler hücresel yapı tercih edilir; örneğin her hücre için sabit bir genişlik modülü (örn. 400–600 mm) ve proje ihtiyacına göre değişen yükseklik (örn. 1800–2200 mm) ile toplam pano eni oluşturulur.
-
Yüksek akım baralarında derinliğin artırılması, hava kanalı ve bara taşıyıcılarına alan kazandırır. Termal kamera ile yapılacak devreye alma kontrollerinde “sıcak nokta” oluşumunu engelleyecek ızgara/kanal yerleşimleri ölçüye dâhil edilmelidir.
-
Kompanzasyon panosu ana kabinden ayrı bir gövdeye alınacaksa, kondansatör/reaktör bloklarının ısı dağılımı için ek derinlik ve alt boşluk planlanır. Tek kabinde çözülecekse kompartımanlaşma ve havalandırma yönlendirmeleriyle termal ayrım sağlanır. Düzenli kompanzasyon takibi için ölçüm cihazlarına rahat erişim düşey ölçülerde düşünülmelidir.
Ergonomi ve bakım erişimi
Kapak açılma açıları, tepe/yan servis boşlukları ve ön çalışma mesafeleri, ölçülere dair en çok gözden kaçan konulardır. Periyodik pano bakımı sırasında termal kamerayla tarama, bağlantı sıkılıklarının kontrolü ve sigorta/şalter erişimi için en azından ön yüzde 1 m’ye yakın çalışma alanı hedeflenmelidir. Etiketlerin görünürlüğü ve cihaz kollarının ergonomisi, pano yüksekliğinin belirlenmesinde pratik bir ölçüttür.
Ölçü tasarımı; elektriksel güvenlik, ısıl konfor, servis erişimi ve gelecekteki genişleme ihtiyaçlarının dengelenmesidir. Çağdaş Pano, projeye özel mühendislik yaklaşımıyla alçak gerilim panosu ölçülerini bu kriterlere göre optimize eder; böylece sahada sorunsuz montaj, güvenli işletme ve uzun ömür sağlanır.
